Co umí termovize a jaké výhody přináší?

Datum vydání: 05.09.2013 | autor:

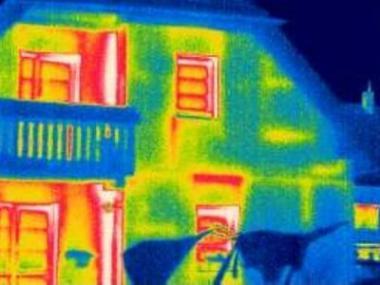

Pomocí termovize zjistíme stavební závady a celkovou kvalitu stavebních prací, jejich provedení. Na výsledném infrasnímku jsou viditelné tepelné ztráty, tepelné mosty, netěsnosti a vlhkost budovy. Termovizí odhalíme také místa, kde je stavba poškozena a nedostatky v provedení teplené izolace. Naměřené hodnoty, které ukazují energetickou náročnost budovy, se zaznamenávají do energetického průkazu (štítku). Proto je termovize klíčová pro prevenci nežádoucích škod.

Infrasnímek tepelných mostů Infrasnímek tepelných mostů
Infrasnímek tepelných mostů

Jak termovize funguje?

Termovize zjistí bezkontaktně a nedestruktivně povrchovou teplotu těles s přesností méně než 0,1°C v bodech po celém snímku. Tyto body vytvoří barevný infračervený snímek (termogram, neboli termovizní snímek), na kterém je znázorněna barevná teplotní stupnice. Z ní zjistíme, jaké barvě teplota odpovídá. Infrasnímky provádějí termovizní radiometrické termokamery, které uživateli umožní určit teplotu v jednotlivých bodech termogramu.

K čemu se používá termovizní měření

Termovizní kamery jsou velmi vhodným prostředkem pro zjištění energetické náročnosti budov a pro kontrolu a odhalování tepelných ztrát u staveb. Tepelná ztráta může být způsobena nekvalitní stavební konstrukcí a kromě úniku tepla může přinést i další problémy. Termovizní kamera zobrazí rozložení povrchových teplot měřené budovy a odhalí tak místa s nižším tepelným odporem, netěsnosti dveří a okenních rámů a tepelné mosty. Tepelný most je místo v konstrukci, kterým uniká teplo z vnitřku budovy do okolního prostředí, následkem čehož dochází k výrazným tepelným ztrátám. Již při návrhu stavby by se vzniku tepelných mostů mělo předcházet. Termovizní kamery se využívají také pro přesné naplánování projekce i izolace, k prevenci požáru vyhledáváním rizikových míst, ke zjištění prasklin na budově, nebo k energetickému auditu budov. Velké možnosti má termovize při vyhledávání závad zejména u podlahového topení.
Panelový dům z poloviny zateplený a z poloviny nezateplený Panelový dům z poloviny zateplený a z poloviny nezateplený
Panelový dům z poloviny zateplený a z poloviny nezateplený
Termosnímek topného tělesa Termosnímek topného tělesa
Termosnímek topného tělesa

Kdy je termovizní měření potřeba?

Díky termovizi je možné zjistit problémy ještě ve fázi rekonstrukce nebo výstavby a včas tak předejít dalším investicím či reklamacím, které by následovaly po předání stavby k užívání.

Termovizní měření je potřeba provést i tehdy, když se v nových domech začne tvořit plíseň a zavřenými okny i stěnami z bytů uniká teplo. Příčinou může být pochybení stavební firmy, které s pomocí termovize můžeme zjistit.

Hlavní využití termovizních kamer

  • Obvodové pláště – nedokonalá izolace, kontrola zateplení, tepelné mosty a energetické ztráty na celém plášti budovy.
  • Střešní konstrukce - oblasti s uzavřenou vlhkostí či poškozenou nebo nedostatečnou izolací.
  • Vnitřní části budov - tepelné mosty, podlahové vytápění, detekce vlhkosti, kontrola vysoušení zdiva a zanesená žebra radiátorů.

Termovize ve stavebnictví

Termovize se ve stavebnictví využívá ke kontrole tepelně-izolačních vlastností pláště staveb, ke zjištění prasklin na budově, ke kontrole provedených tepelně-izolačních prací na zatepleném objektu, ke kontrole různých zařízení v budově, k vyhledávání závad podlahového topení a zjištění místa úniku kapaliny, jako prevence požárů vyhledáváním rizikových míst (například u komínů a v kotelnách), ke zjištění stavu energetické náročnosti před koupí nemovitosti, jako energetický audit budov a pro infrasnímkování, které je podkladem pro naplánování a projekci izolace.
Termosnímek Termosnímek
Termosnímek

Čím je měření ovlivněno?

Měření je ovlivněno především emisivitou (poměrem celkové vyzařované energie z určitého povrchu při dané teplotě k celkové vyzařované energii tělesa při stejné teplotě), zdánlivou odraženou teplotou (teplotou okolí) a vzdálenosti měřeného objektu. Některé termovizní systémy jsou vybaveny specifickými funkcemi a používají se k navádění letadel a raket, tyto systémy jsou chráněny licencemi.

Zdroj: ZPK s.r.o.
Co umí termokamery – tepelné stopy člověka na podlaze vydrží i několik desítek minut Co umí termokamery – tepelné stopy člověka na podlaze vydrží i několik desítek minut
Co umí termokamery – tepelné stopy člověka na podlaze vydrží i několik desítek minut
Infrasnímek srubové stěny Infrasnímek srubové stěny
Infrasnímek srubové stěny
Infrasnímek srubové stěny Infrasnímek srubové stěny
Infrasnímek srubové stěny
Infrasnímek vzduchové netěsnosti střešního pláště Infrasnímek vzduchové netěsnosti střešního pláště
Infrasnímek vzduchové netěsnosti střešního pláště
Infrasnímek závad ploché střechy Infrasnímek závad ploché střechy
Infrasnímek závad ploché střechy
Měření vlhkosti Měření vlhkosti
Měření vlhkosti
