Konstrukční řešení rodinných domů EKORD

Datum vydání: 19.09.2016 | autor:

Konstrukce rodinných domů EKORD vychází především z architektonických řešení domů EKORD, ale i z funkčně a ekonomicky optimalizované volby materiálů a výrobků s důrazem na ekologii, z požadavků na zdravé bydlení a energetickou úspornost a také z požadavků TNI 73 0329, které jsou kladené právě na pasivní rodinné domy.

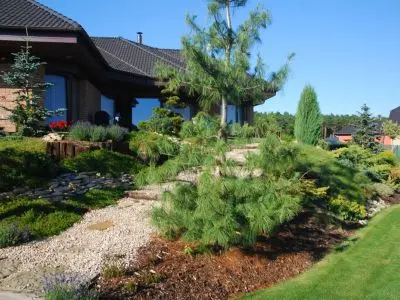

Rodinný dům EKORD Rodinný dům EKORD
Rodinný dům EKORD
Zajímavá architektonická a konstrukční řešení sice mohou existovat samostatně, ovšem teprve synergický efekt (vzájemný soulad) přináší významné zhodnocení. V případě domů EKORD to dokazuje patnáctiletá praxe, stovky úspěšných realizací, při nichž byly důsledně dodržovány požadavky projektové dokumentace, mnoho článků v renomovaných časopisech, které iniciovali samotní uživatelé domů EKORD, případně redakce těchto časopisů, ale i časté pozitivní reakce mnoha uživatelů.

Po tepelně technické stránce jsou konstrukce domů EKORD obdobné jako je tomu u dřevostaveb, ovšem u většiny hodnocených kritérií (kromě technologických) mají domy EKORD lepší parametry.
Výhled z rodinného domu EKORD Výhled z rodinného domu EKORD
Výhled z rodinného domu EKORD

Výjimečné sádrové tvárnice

Z použitých materiálů můžeme zdůraznit především sádrové tvárnice tloušťky 80 (100) mm (podrobněji např. www.multigips.cz), které tvoří vnitřní vrstvu obvodových stěn i příčky a materiálově se nejvíce podílejí na zdravém prostředí interiéru. Navíc jsou výhodné i jako instalační předstěna, jelikož nepotřebují omítku ani banážování. Kvalita povrchů sádrových tvárnic je vynikající, stejně jako požární odolnost, akustické vlastnosti příček, atd. Minimální zabudovaná vlhkost u vnitřních stěn umožňuje přiblížit dobu výstavby rychle stavěným dřevostavbám – nepodsklepené domy běžných velikostí lze postavit i za méně jak půl roku, podsklepené i za tři čtvrtě roku. Sádrové tvárnice se běžně používají v západní Evropě, kde jsou již dlouho známé, u nás jsou však zatím jen málo objevené. Sádra tvoří u domů EKORD navíc také základ anhydritových potěrů pod podlahovou krytinou a je též součástí sádrokartonových desek, kterými jsou opláštěné podhledy.

Vzduchotěsné vrstvy a foukaná celulózová izolace

Vzduchotěsné vrstvy mají ve stěnách a stropech také funkci parozábrany a tvořené jsou většinou výrobky firmy Isocell (www.isocell.cz), od které je většinou i hlavní tepelně izolační vrstva stropu z celulózových vláken. Foukaná celulózová izolace dokonale vyplní i členité prostory mezi příhradami střešních vazníků a oproti minerálním a skelným tepelným izolacím má vynikající, pro střechu velmi důležité hodnoty tepelné kapacity, stejně jako enviromentální charakteristiky (jejich význam je u domů stále podceňován).

Tepelná izolace stěn

Stěny jsou tepelně izolovány materiály z konopných, minerálních, skelných a nebo dřevitých vláken. Přednost je přitom dávána z enviromentální důvodů deskovým izolacím z konopných a dřevitých vláken. Do podlah se zase více hodí pěnové izolace z expandovaného, extrudovaného polystyrénu, případně dražší a účinnější izolanty na bázi PIR pěny.
Rodinný dům EKORD Rodinný dům EKORD
Rodinný dům EKORD

Vnější nosná vrstva obvodových stěn

Vnější nosná vrstva obvodových stěn je řešena betonovými skořepinovými tvárnicemi, které se vyznačují výbornou statikou při minimální tloušťce, nízkou cenou i ekologickou stopou. V zásadě lze říci, že jde o nejefektivnější řešení ze všech možných.

Nosná konstrukce stropu a střechy

Nosná konstrukce stropu a střechy je tvořena dřevěnými příhradovými sponkovanými vazníky, ze kterých lze postavit podle patentu č. 278 451 valbovou střechu bez potřeby vnitřních podpor. Tyto vazníky navíc snadno překlenou i velké rozpony a efektivně zvládnou i velká zatížení zelených střech s vegetační vrstvou. Ovšem nejčastěji jsou tyto střechy opatřené keramickými či betonovými taškami, ale i jinými materiály.
Rodinný dům EKORD Rodinný dům EKORD
Rodinný dům EKORD

Otvorové výplně

Otvorové výplně jsou řešené dřevěnými rámy, izolačním trojsklem a případně ještě PUR vrstvou a hliníkovým vnějším obkladem (dřevo-hliníková okna a dveře). Tepelnou pohodu v létě zajišťují exteriérové žaluzie s elektrickým pohonem, což je nejefektivnější řešení splňující kritéria pasivních domů. Venkovní rolety ani vnitřní žaluzie nejsou vhodným řešením.

Vnitřní dveře jsou opatřené plným nadsvětlíkem (na celou výšku příčky), přičemž pomáhají především v dodržení jednotného architektonického pojetí interiéru a exteriéru, ale i při dilataci příček. Nadpraží otvorových výplní obvodových stěn je ze sádrokartonových konstrukcí, které zajišťují dilataci sádrových přizdívek obvodových stěn.

Nucené větrání s rekuperací, vytápění a ohřev vody

U pasivních domů je nezbytné použití nuceného větrání s rekuperací, pro vytápění a přípravu teplé vody je u pasivních domů nezbytné použít obnovitelné zdroje energie, důležité je ale také používání úsporných spotřebičů, důsledná izolace rozvodů teplé vody a vytápění (podle vyhlášky č. 193 / 2007 Sb.) atd.. Dlužno však dodat, že splnění výše uvedených požadavků je jednoznačně výhodné nejen pro pasivní domy!

Jak lze znehodnotit investici

Pokud se investoři, projektanti, stavební dozory a nebo dodavatelé snaží takzvaně 'vylepšit' řešení domů EKORD bez předchozí konzultace a bez znalostí všech souvislostí, lze investici významně znehodnotit. Ovšem vše zlé je k něčemu dobré, čili právě tyto domy pak slouží právě jako účinné příklady znehodnocených investic, jako odstrašující případ. Je však s podivem, že k tomu může dojít, jelikož projednání případných změn je bezplatné. Zásadně proto doporučujeme projednat jakoukoliv změnu konstrukčního (i architektonického) řešení předem! Vážné chyby způsobují i odborně zdatní specialisté, kteří doporučují lepší řešení z hlediska své specializace, ale řešení lepší z hlediska tepelně technického nebo technologického nemusí vyhovovat požárně nebo z hlediska difuze vodních par, hygienicky, atd.. Řešení musí vždy vyhovovat komplexně! Nelze sahat k takzvaným zlepšením, která jsou vytržena z kontextu!

Chcete se blíže seznámit s unikátními domy EKORD? Navštivte na veletrhu FOR ARCH
halu č. 1, stánek C22.
