V čem předčí GANG NAIL sbíjené vazníky

Datum vydání: 20.07.2011 | autor:

Dřevěné vazníkové konstrukce byly ve světě objevené zhruba před šedesáti lety, k nám dorazily až po roce 1989 (v 60.letech bylo postaveno pár konstukcí, kde se zkoušela technologie styčníkových desek, statické počítání styčníků však bylo hodně neefektívní a zdlouhavé, proto se to vývoj na chvílí zastavil. Až vývoj software umožnil znovu rozvoj styčníkových desek.). Pilířem vazníkové konstrukce jsou styčníkové desky vyrobené z pozinkovaného plechu, které jsou na lisech zarážené do dřevěných prvků vazníku. Tato technologie získala název GANG NAIL. Běžně se ale setkáme i s vazníky sbíjenými hřebíky. Jak si vůči sobě tyto dva typy dřevěných vazníků stojí?

Ilustrační foto (www.shutterstock.com), sbíjená konstrukce Ilustrační foto (www.shutterstock.com), sbíjená konstrukce
Ilustrační foto (www.shutterstock.com), sbíjená konstrukce

Kdy použít sbíjené vazníky?

V zásadě platí, že jedinou výhodou vazníků sbíjených běžnými hřebíky je estetika konstrukce. Ta působí mohutným dojmem a je vhodná pro historické objekty, v roli repliky původního krovu, který již musel být pro svůj velmi špatný stav nahrazen. Jinak na tomto řešení nenajdeme žádné klady.

Pásové pruty vazníků musí být z konstrukčních důvodů minimálně zdvojené, rozměry pásových prutů a diagonál musíme zvětšovat kvůli rozmisťování hřebíků, což zvyšuje hmotnost konstrukce a tedy zvětšuje hmotu, potažmo cenu. Vytvoření statického návrhu je zdlouhavé, což zvyšuje cenu projektu, tuhost spojů je slabá a vznikají nerovnosti, výroba vazníkové konstrukce je zhruba dvakrát tak pracná (opět vyšší cena), nelze přitom zaručit tvarovou přesnost. Vlastně je to zastaralá a neefektivní technologie, která se navíc vyloženě nehodí pro liniové stavby (stavby, u kterých podstatně převládá jeden typ vazníků a opakuje se beze změny tvaru několik set kusů).
Foto: KARPEN PLUS Foto: KARPEN PLUS
Foto: KARPEN PLUS
Foto: KARPEN PLUS Foto: KARPEN PLUS
Foto: KARPEN PLUS

Použití styčníkových desek GANG NAIL

Vazníky spojované styčníkovými deskami GANG NAIL mohou překlenout rozpětí až 30 metrů. Lze je proto použít i k zastřešení hal, výrobních závodů, skladů a dalších typů budov. Stejně tak jsou vhodné pro střešní nástavby panelových domů či konstrukce nových sedlových střech bytových domů. Samozřejmě jsou hojně používané i v případě domů rodinných, nejčastěji pak bungalovů.

Přednosti styčníkových desek GANG NAIL

Perex článku hovořil o úsporách a právě kovové styčníkové desky umožní ušetřit oproti vazníkům sbíjeným hřebíky až 30% materiálu. Dochází přitom k maximálnímu možnému využití nosnosti dřevěných profilů. Pro tyto konstrukce si vystačíme s profily o šířce kolem 45 mm a výšce 80 až 240 mm.

Další úspory pak vyplývají z rychlé výroby i montáže na místě. V hale je výroba vazníků spojovaných kovovými styčníkovými deskami až 2x rychlejší než sbíjení hřebíky. Na stavbu je pak vazník dopraven v celku a na stavbě tedy nemusí být dořezáván. Dodávka zahrnuje i montážní schéma.

Další úspory přináší statický výpočet a projektování konstrukce. Obě činnosti jsou mnohem snazší a rychlejší. A další ohromnou výhodou je variabilita. Snadno totiž lze vyrobit libovolný tvar vazníkového krovu včetně obklouků či různých tvarů zalomených.

Styčníkové desky s prolisovanými trny dosahují ze všech ocelových spojovacích prostředků nejnižší prokluz a proto vykazují minimální deformace. Tužší formou spoje je už pouze lepení dřeva. Vazníková konstrukce je navíc ekologická – jejím základním stavebním prvkem je dřevo (obnovitelný zdroj).

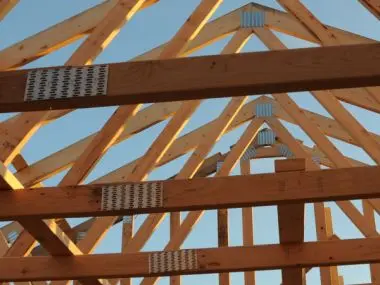

Foto: KARPEN PLUS, styčníková deska GANG NAIL
Foto: KARPEN PLUS, styčníková deska GANG NAIL
Foto: KARPEN PLUS Foto: KARPEN PLUS
Foto: KARPEN PLUS
Foto: KARPEN PLUS Foto: KARPEN PLUS
Foto: KARPEN PLUS

Výroba vazníků se styčníkovými deskami GANG NAIL

V zásadě jde o tři procesy: příprava řeziva – řezání, jeho impregnace a lisování. Používá se hraněné jehličnaté řezivo jakostní třídy SI (ČSN 491531). Přířezy přitom musí ve styčnících lícovat, odchylka nesmí být větší jak 1 mm. Navíc je důležité, aby bylo řezivo v místech spojů bez jakýchkoli vad – bez suků, prasklin a jiných závad. K výrobě vazníků se používá dřevo s obsahem vody maximálně 22% dle požadavků normy. Čím sušší, tím však lépe.

Řezivo je poté impregnováno v impregnačním roztoku po dobu zhruba 30 minut až 1 hodina. Pak se musí řezivo nechat okapat a vysuší se.

Spojování řeziva styčníkovými deskami GANG NAIL probíhá na speciálním lisu. Mezi spojkou a dřevem přitom nesmí zůstat mezera. Styčníkové desky se osazují z obou stran vazníků, což zaručí maximální pevnost konstrukce. Styčníková deska musí zasáhnout do každého spojovaného dřevěného prvku (řeziva), návrhový software určí plochy dřeva pro styčníkovou desku v každém spoji zvlášť. Dovolené odchylky jsou oproti projektu charakterizované třídou nepřesnosti 7 (ČSN 730220). Vyrobené vazníky jsou nakonec označené pořadovými čísly, podle kterých se na stavbě montují. Vazníky jsou až do okamžiku expedice skladované ve svislé poloze na zpevněné ploše.
Ilustrační foto (www.shutterstock.com)
Ilustrační foto (www.shutterstock.com)
Foto: KARPEN PLUS Foto: KARPEN PLUS
Foto: KARPEN PLUS

Doprava a montáž vazníků

Doprava i montáž jsou stejné pro sbíjené vazníky i vazníky spojované styčníkovými deskami. Nakládku, vykládku i osazování na střechu zajišťuje nejčastěji jeřáb. Jde o nejlevnější řešení, pro ruční osazování je většinou zapotřebí velký počet pracovníků, jinak může dojít k deformaci vazníků. Vazníky jsou upevňované alespoň na dvou místech. Vazníky musí být při osazování namáhané stejným způsobem, jak byly navržené. Bez jakýchkoli problémů probíhá transport i montáž vazníků o rozměrech až 4 m (výška) a až 15 m (délka). Vazníky musí být před transportem upevněné tak, aby nedošlo k jejich poškození. Za deštivého počasí se navíc zakrývají.

Důležité je, že u vazníků spojovaných styčníkovými deskami se na stavbě již neprovádějí žádné přířezy, což opět uspoří peníze. Součástí dodávky jsou veškeré kotvící prvky a připojení příčných a podélných ztužidel.
