Jak instalovat okna a stínění bez tepelných můstků?

Datum vydání: 10.08.2015 | autor:

Systém HELLA TRAV®frame nově definuje jednoduchou a z hlediska stavební fyziky perfektní a komplexní zástavbu oken a stínící techniky do jakékoliv fasády. Tento systém ostění umožňuje rychlou a přesnou montáž oken, venkovní stínící techniky a sítí proti hmyzu bez tepelných mostů do všech novostaveb včetně nízkoenergetických a pasivních domů, ale i při revitalizacích. Navíc šetří čas při projektování staveb, montáži oken a montážní stínící techniky. Okna a stínící technika se spojují do jedné flexibilní, na míru šité a znamenitě montovatelné jednotky.

Zástavba do stavebního otvoru Zástavba do stavebního otvoru
Zástavba do stavebního otvoru
Systém ostění HELLA TRAV®frame je všestranný. Může být vyroben pro okna umístěná uprostřed, ale i na vnitřním okraji ostění. Podle přání mohou být okna kombinována se stínící technikou. Do integrované šachty mohou být namontovány venkovní žaluzie, rolády nebo textilní fasádní stínění - screenové a zipové rolety, včetně perfektně integrovaných sítí proti hmyzu. Systém je vyráběn na míru včetně hloubky podle tloušťky zdi. Dopředu jsou stavebním otvorem resp. projektem definovány rozměry okna a stínící techniky, čímž odpadá nutnost jejich zaměření a výroba je možná s předstihem.

Systém ostění HELLA TRAV®frame je vyráběn z vysoce kvalitních materiálů pro optimalizaci tepelných mostů při zástavbě oken a stínící techniky do stavebních otvorů. Tímto systémem jsou optimalizovány připojovací spáry a sjednocuje díla kolem oken.

Základním materiálem systému ostění je difuzně otevřený expandovaný polystyrol EPS 30 (Lambda = 0,034 W/mK) s dobrou přídržností omítky. Díky modulární stavbě je systém vyráběn na míru a může být přizpůsoben požadované tloušťce zdi. Systém ostění splňuje požadavky normy DIN 4108-2 (tepelná ochrana a úspora energií v budovách – část 2: Minimální požadavky na tepelnou ochranu, prohlášení o shodě) a vyhlášce o úspoře energií EnEV.

Šachta pro stínící techniku je vyráběna bodovým svařováním dílů z pozinkovaného plechu tloušťky 1 mm, což zajišťuje její vysokou pevnost. Na bočnicích jsou přivařeny matice pro montáž ložisek rolet. Standardní rozměry šachty jsou 210/300 a 210/250 mm, nestandardní rozměry pak podle přání. Jednotlivé díly šachty jsou vystřihovány, čímž je garantována kvalita povrchu, neboť zinková vrstva je při něm přetahována přes řezné hrany.

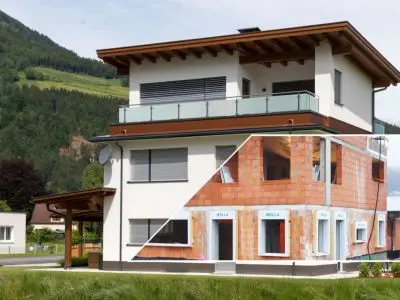

Dům v hrubé stavbě a po zateplení a omítnutí Dům v hrubé stavbě a po zateplení a omítnutí
Dům v hrubé stavbě a po zateplení a omítnutí

Systém se skládá ze 4 částí:

  • Základní horní tělo se šachtou nebo bez. Vyrobeno z jednoho kusu pro zamezení tepelných ztrát. Standardně stropní izolace 50 mm, přední clona pod omítkou 20 mm, omítková lišta 5 mm. S definovanou pozicí okna s překrytím rámu okna izolací 50 mm. Nestandardní rozměry jsou možné na poptávku. Vložená OSB deska (OSB/3) v oblasti okna nebo dveří nahoře nabízí možnost stropního přišroubování rámu.
  • Levá a pravá bočnice s OSB deskou (OSB/3) zabezpečující statiku systému a přišroubování rámu okna či dveří do boků. Boční izolace definuje zároveň pozici okna a je připravena pro montáž vodících lišt stínící techniky pod omítku.
  • Spodní profil vytváří u oken parapet o celkové výšce 90 mm. Skládá se z izolačního tělesa připraveného pro montáž vnitřního a vnějšího parapetu a zabudované OSB desky (OSB/3) jako prvku zabezpečujícího statiku systému. Vnější parapet s předefinovaným sklonem 5°. Pro uložení okna a rozložení tlaku s termickou separací vnějšího a vnitřního prostoru slouží tlakuvzdorná deska z vysoko zhuštěné funkčního materiálu na bázi tvrdé pěny PUR/PIR, tloušťky 60 mm.
  • U dveřních elementů je standardním provedením podlahový vyrovnávací profil. Pro uložení dveří slouží také tlakuvzdorná deska z vysoko zhuštěného funkčního materiálu na bázi tvrdé pěny PUR/PIR, tloušťky 60 mm. Na přání pro posuvné portály se používá pro uložení dveří sendvičová deska (PUR-PIR/EPS/PUR-PIR), která zajišťuje při přizpůsobení tloušťce rámu optimální rozložení zatížení.
TRAV®frame bez šachty pro stínící techniku TRAV®frame bez šachty pro stínící techniku
TRAV®frame bez šachty pro stínící techniku
TRAV®frame s venkovní žaluzií TRAV®frame s venkovní žaluzií
TRAV®frame s venkovní žaluzií
TRAV®frame s předokenní roládou a sítí proti hmyzu TRAV®frame s předokenní roládou a sítí proti hmyzu
TRAV®frame s předokenní roládou a sítí proti hmyzu

Přednosti systému HELLA TRAV®frame:

  • Jistota dodržení všech norem při projektu
  • Redukce časové a nákladové náročnosti díky jednoduché a rychlé montáži
  • Úspora nákladů při stavbě
  • Vysoká flexibilita při volbě oken a stínící techniky
  • Omezené riziko montážních chyb redukcí zdrojů těchto chyb
  • Úspora energií díky optimální tepelné izolaci použitím osvědčených izolačních materiálů
  • Optická harmonie integrací do fasády bez spár
  • Vynikající zvuková izolace (útlum 46 dB)
  • Projektová volnost díky individuální výrobě na míru
  • Jistota daná kvalitním vývojem ve vlastním středisku HELLA

Mezní rozměry:

  • Maximální šířka 4.200 mm
  • Maximální výška 3.300 mm
  • Maximální tloušťka zdi 650 mm
Napojení horní (šachta pro žaluzie) Napojení horní (šachta pro žaluzie)
Napojení horní (šachta pro žaluzie)
Napojení boků Napojení boků
Napojení boků
Napojení dolní Napojení dolní
Napojení dolní
Podrobnější informace získáte na pobočkách společnosti HELLA a jejích autorizovaných prodejců: www.hella.info
