Představujeme jedinečné konstrukční systémy Kee Safety

Datum vydání: 26.02.2013 | autor:

Systém trubkových fitinek Kee Safety vznikl původně pro zemědělce, kterým měl umožnit snadnou, rychlou a levnou výstavbu ohrad, přístřešků a skleníků. Původní systém vyráběný anglickou firmou Kee Klamp sestával z několika málo fitinek. Jejich nabídka se však během let rozrostla do 60 druhů umožňujících sestrojit i ty nejodvážnější konstrukce.

Konstrukční systémy Kee Safety

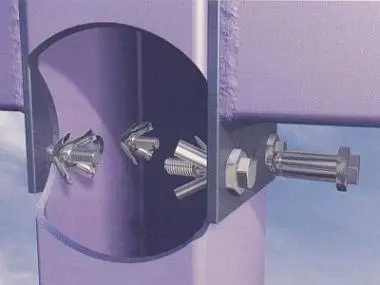

1) BoxBolt

BoxBolt jsou speciální upevňovací šrouby určené k upevňování konstrukcí ke stávajícím uzavřeným profilům. Šrouby jsou k dispozici od průměru 6 mm do 20 mm. BoxBolt je vhodný pro montáže v prostředích se zvýšeným nebezpečím výbuchu nebo požáru a pro spojování rozdílných materiálů.
BoxBolt, upevňovací šroub BoxBolt, upevňovací šroub
BoxBolt, upevňovací šroub
BoxBolt, upevňovací šroub BoxBolt, upevňovací šroub
BoxBolt, upevňovací šroub
BoxBolt, upevňovací šroub BoxBolt, upevňovací šroub
BoxBolt, upevňovací šroub
BeamClamp BeamClamp
BeamClamp
BeamClamp BeamClamp
BeamClamp

2) BeamClamp

Beam Clamp je systém několika typů příchytek určených pro připevnění dodatečných konstrukcí ke stávajícím profilům bez jakéhokoli narušení. Systém příchytek BeamClamp se používá pro demontovatelné spojování různých typů nosníků. Jeho hlavními výhodami jsou možnost dodatečné montáže a demontáže zařízení na stávající konstukci, ale i možnost použití v prostorách se zvýšeným nebezpečním požáru a za plného provozu.

K dispozici je několik typů příchytek, od každého typu je nabízeno několik velikostí, nejčastěji pro šrouby o průměru M10 až MM24.

Příchytkami Beam Clamp BA/BB se k sobě přichycují křižující se nosníky se sklonem základny do 8o. U větších sklonů je třeba použít příchytky BT/BW.

Popis obrázků vedle textu: Na obrázcích je zřejmý rozdíl mezi řadami BA a BB. Kóta "E" je ve 3 velkostech a značí výšku opěrné patky. Cena je u všech 3 velkostí stejná, jen je nutné uvést tento detail do objednávky. Řada BA je určena pro osazení hlavy šroubu, řada BB je pro osazení matkou.
BeamClamp BeamClamp
BeamClamp
BeamClamp BeamClamp
BeamClamp
BeamClamp BeamClamp
BeamClamp

3) Kee Klamp

Kee Klamp je systém konstrukčních fitinek určených pro spojování trubek různých průměrů a různými způsoby. Součástí nabídky konstrukčních fitinek Kee Klamp jsou odbočky, křížení, spojky, podstavy, úchyty, rohové spojky, kloubové spojky a doplňkové příslušenství. Fitinka je spojovací součástka, která je obvykle opatřena závitem.
Nejběžnější druhy fitinek Kee Klamp jsou odbočky. Slouží ke spojení dvou trubek v pravém úhlu, či jiném úhlu, případně jsou výkyvné. Základním typem je fitinka č. 10 pro kolmé spojení dvou trubek, nejčastěji se používá u zábradlí. Pro spojení průběžné trubky slouží fitinka č. 25. Jestliže potřebujeme mít zábradlovou trubku vyjímatelnou, použijeme spojku č. 16. Pokud potřebujeme zábradlí vůči stojce naklopit pod úhlem, můžeme použít spojku č. 88.
Odbočka 10 Odbočka 10
Odbočka 10
Odbočka 45°, model 12 Odbočka 45°, model 12
Odbočka 45°, model 12
Rozebiratelná odbočka A10 Rozebiratelná odbočka A10
Rozebiratelná odbočka A10
Dalším druhem fitinek jsou spojky. Trubky můžeme podélně spojovat jednak ve vybraných typech spojek - křížení, nebo u odboček. Pokud potřebujeme napojit trubku mimo křížení, použijeme spojku vnější, tj. č. 14, nebo vnitřní spojku č. 18. Doplňkem jsou spojky úhlové.
Vnější spojka, typ 14 Vnější spojka, typ 14
Vnější spojka, typ 14
Vnitřní spojka, typ 18 Vnitřní spojka, typ 18
Vnitřní spojka, typ 18
Úlová spojka I., typ 55 Úlová spojka I., typ 55
Úlová spojka I., typ 55
Další velice rozšířenou skupinou spojek jsou spojky rohové, používají se zejména při vytváření prostorových konstrukcí. Na ukončení zábradlí se používá spojka č. 15. Průběžné spojení tří trubek je možné pomoci spojky č. 21. Mimoběžné spojení tří trubek je pomocí spojky č. 121.
Rohový ukončovací spoj., typ 20 Rohový ukončovací spoj., typ 20
Rohový ukončovací spoj., typ 20
Rohový průběžný spoj., typ A21 Rohový průběžný spoj., typ A21
Rohový průběžný spoj., typ A21
Rohové úhlové koleno, typ 87 Rohové úhlové koleno, typ 87
Rohové úhlové koleno, typ 87
Křížení dvou, či více trubek umožňují spojky křížové. Křížení může být mimoosové, např. spojka č. 17, nebo osové, např. spojka č. 26. Úhlově nastavitelné spojení dvou trubek umožňuje spojka č. 19. Spojení více trubek je možné pomocí spojky č. 35., případně pomocí "ježka." Pro spojení křižujících se trubek s možností nastavení sklonu použijeme spojku č. 89.
Úhlový spojovací kříž - ježek, typ 40 Úhlový spojovací kříž - ježek, typ 40
Úhlový spojovací kříž - ježek, typ 40
Úhlový spojovací kříž, typ 35 Úhlový spojovací kříž, typ 35
Úhlový spojovací kříž, typ 35
Úhlový kříž s průběžným napojením, typ 89 Úhlový kříž s průběžným napojením, typ 89
Úhlový kříž s průběžným napojením, typ 89
Spojky pro uchycení trubek k podlaze či ke stěně, je možné použít i spojky s možností naklápění v určitém úhlu.
Podstava rohová, typ 31 Podstava rohová, typ 31
Podstava rohová, typ 31
Podstava přírubová těžká, typ 60 Podstava přírubová těžká, typ 60
Podstava přírubová těžká, typ 60
Podstava přírubová konstrukční, typ 62 Podstava přírubová konstrukční, typ 62
Podstava přírubová konstrukční, typ 62
Systém spojek pro uchycení v různých úhlech. Tyto spojky slouží jako doplněk při navrhování pomocných vzpěr, nebo k připevnění desek k zábradlí, jako u spojek č. M50, M51 a M52.
Kloubová samička, typ F 50 Kloubová samička, typ F 50
Kloubová samička, typ F 50
Kloubový sameček jednoduchý přímý, typ M 50 Kloubový sameček jednoduchý přímý, typ M 50
Kloubový sameček jednoduchý přímý, typ M 50
Kloubová trubková spojka, typ BC 53 Kloubová trubková spojka, typ BC 53
Kloubová trubková spojka, typ BC 53
Příslušenství k spojkám Kee Klamp, díky nim můžete vytvářet závěsy pro otevírací brány, držáky pletiva, nebo lehkých desek umožňující jejich přichycení ke konstrukci. Doplňkem jsou záslepky a kryty stahovacích šroubů.

Zdroj: www.emkol.cz

Držák schodu, typ 72 Držák schodu, typ 72
Držák schodu, typ 72
Hák, typ 76 Hák, typ 76
Hák, typ 76
Dvojitá spona, typ 82 Dvojitá spona, typ 82
Dvojitá spona, typ 82
Pantový čep, typ 83 Pantový čep, typ 83
Pantový čep, typ 83
