Bezbariérové bydlení pro osoby s omezenou schopností pohybu a pro seniory nestojí jen na bezbariérovém přístupu do domu a volném průchodu bez prahů. Rozhoduje vybavení a dispozice jednotlivých místností – a u koupelny to platí dvojnásob. Od roku 2024 se přitom navrhuje podle nových předpisů a řada dříve běžně uváděných rozměrů už neplatí.
Bezbariérová koupelna není jen otázkou vybavení. Rozhoduje se o ní už při návrhu dispozice – podle toho, kolik místa zbude na otočení vozíku, kudy povedou dveře a jak daleko od rohu bude sedátko ve sprše. U novostavby pro mladou rodinu na bariéry většinou nemyslíme, přestože bychom měli: prahy a vysoké vany jsou nebezpečné i pro malé děti a dispozice, kterou lze později upravit, je výrazně levnější než pozdější přestavba. Řešení pro domácnost, kde bude žít senior nebo osoba s omezenou schopností pohybu, se však od běžné koupelny liší zásadně – a řídí se konkrétními, závaznými parametry.
Co platí od roku 2024: konec vyhlášky 398/2009 Sb.
Pokud jste se dosud řídili vyhláškou č. 398/2009 Sb. o obecných technických požadavcích zabezpečujících bezbariérové užívání staveb, pracujete se zrušeným předpisem. Tato vyhláška byla zrušena k 1. 1. 2024, a to novým stavebním zákonem č. 283/2021 Sb.
Od 1. 7. 2024 platí vyhláška č. 146/2024 Sb., o požadavcích na výstavbu. Ta ale konkrétní rozměry madel či sedátek sama neuvádí. Její § 29 odst. 1 říká, že stavba musí splnit požadavky na přístupnost „podle normy uvedené v příloze č. 14“ – a tou normou je ČSN 73 4001 Přístupnost a bezbariérové užívání z července 2024. Jde o takzvaný výlučný odkaz: norma, která je jinak nezávazným doporučením, se tímto odkazem stává závaznou. ČSN 73 4001 zároveň nahradila starší ČSN P ISO 21542 z října 2013.
Prakticky to znamená, že veškeré rozměry uvedené dále v tomto článku pocházejí z ČSN 73 4001, nikoli z dřívější vyhlášky – a v řadě případů se od starých čísel liší.
Kdy jsou parametry povinné a kdy jsou dobrým vodítkem
Závazné jsou tam, kde to ukládá vyhláška o požadavcích na výstavbu: u staveb občanského vybavení v částech pro veřejnost, ve společných prostorech bytových domů, u bytů zvláštního určení a bytů s univerzálním standardem, ve stavbách pro sociální služby nebo v domech s pečovatelskou službou. U běžné rekonstrukce koupelny v soukromém rodinném domě, kterou si platíte sami, vás nikdo do dodržení normy nenutí. I tak je rozumné se jí držet – čísla v ní totiž vycházejí z reálných rozměrů vozíků, chodítek a dosahových vzdáleností, ne z úřednického odhadu.
Zapomeňte také na dobovou terminologii typu „invalidní program“. Platné předpisy pracují s pojmem osoby s omezenou schopností pohybu nebo orientace – což zahrnuje nejen osoby na vozíku, ale i seniory, osoby s kompenzačními pomůckami, se zrakovým či sluchovým postižením i rodiče s kočárkem.
Ilustrační foto (www.shutterstock.com)
V první řadě pozor na dveře
Dveřní otvor o světlé šířce 60 cm, běžný ve starších bytech, je překážkou nejen pro vozík, ale i pro berle nebo pro dvě osoby, kdy jedna podpírá druhou. ČSN 73 4001 požaduje u vnitřních dveří do místností světlou šířku nejméně 800 mm (čl. 10.4.1). U dvoukřídlových dveří musí těchto 800 mm splnit hlavní křídlo. U bytů s bezbariérovým standardem norma doporučuje vstupní dveře do bytu široké 900 mm.
Směr otevírání není detail. U bytu s bezbariérovým standardem musí být dveře do koupelny vždy otevíravé směrem ven (čl. 14.3.2.4), u bytu se specifickým standardem se nesmí otevírat dovnitř a u bytu s univerzálním standardem to norma doporučuje. Důvod je prostý: pokud osoba v koupelně upadne, dveře otevíravé dovnitř zablokuje vlastním tělem. Ze stejného důvodu musí jít zámek v nouzi odjistit zvenku.
Prahy do koupelny nepatří. Norma připouští výškový rozdíl pochozích ploch nejvýše 20 mm (čl. 4.1.2) a stejná hodnota platí i pro převýšení mezi podlahou koupelny a sprchovým prostorem.
Praktické je počítat i s prostorem před dveřmi. Norma u dveří požaduje volný manipulační prostor nejméně 1 500 × 1 500 mm; pokud se dveře otevírají k vám, pak 1 500 × 2 000 mm ve směru přístupu, a na straně kliky musí zůstat volných 600 mm (doporučeno 700 mm). Ovládací síla pro otevření dveří smí být nejvýše 25 N, doporučuje se 15 N.
Výhodou jsou posuvné dveře do stavebního pouzdra – kromě pohodlného ovládání na rozdíl od dveří posuvných po stěně i dobře těsní. Pozor ale na jedno pravidlo: posuvné dveře se nesmí zcela zasunout do pouzdra, vždy musí zůstat přístupná část s úchytem. U křídlových dveří je vhodné instalovat přes celou šířku křídla vodorovné madlo; norma je u bezbariérových záchodových kabin předepisuje z vnitřní strany ve výšce 800 až 900 mm a stejná výška se osvědčila i v bytě.
Ilustrační foto (www.shutterstock.com)
Kolik místa koupelna potřebuje: konec pevných půdorysů
Starší články i projekty uvádějí, že bezbariérová koupelna musí mít půdorys alespoň 180 × 160 cm. Takto formulovaný požadavek už neplatí. ČSN 73 4001 nestanoví minimální plochu místnosti, ale volný manipulační prostor, který musí zůstat po osazení všech zařizovacích předmětů a nábytku. Vyhláška č. 146/2024 Sb. tomu v § 49 odpovídá třemi standardy bydlení:
Byt s univerzálním standardem (S120) – nejnižší stupeň, použitelný v běžné bytové výstavbě. Ve všech místnostech musí zůstat volný kruh o průměru nejméně 1 200 mm. Běžně používané manipulační prvky smí být nejvýše 1 500 mm nad podlahou, průjezdy v bytě nejméně 800 mm (vedlejší prostory jako komory a šatny nejméně 700 mm).
Byt s bezbariérovým standardem (S150) – pro osoby trvale užívající ruční nebo elektrický vozík ve všech místnostech bytu. Volný kruh nejméně 1 500 mm v každé místnosti, manipulační prvky ve výšce 600 až 1 200 mm a nejméně 600 mm od pevné překážky, parapety oken nejvýše 600 mm nad podlahou.
Byt se specifickým standardem (S180) – počítá s celodenní asistencí a zvedacím zařízením. Volný kruh nejméně 1 800 mm v koupelně se záchodovou mísou a alespoň v jednom pokoji, průjezdy v těchto místnostech nejméně 900 mm.
Základní manipulační prostor pro otočení vozíku je podle čl. 4.1.4 kruh o průměru 1 500 mm; u změn dokončených staveb lze pro otočení o 90° použít obdélník 1 500 × 1 200 mm. To je v praxi nejdůležitější číslo, se kterým se při rekonstrukci bytového jádra pracuje.
Kumulace funkcí a povrchy
Z malé koupelny musí zmizet pračka i sušička. Ideální je jejich náhrada kombinovaným strojem a přesun do kuchyňské linky či jiné místnosti – v závislosti na rozvodech. Norma také doporučuje, aby součástí hlavní koupelny byla i záchodová mísa, a u větších bytů doplnit ještě druhý záchod běžných rozměrů: užívání bezbariérové koupelny je časově náročné a blokuje ji zbytku domácnosti.
Podlaha vyžaduje protiskluznou úpravu. Norma ji v čl. 10.6.1 vyčísluje: součinitel smykového tření nejméně 0,5, nebo hodnota výkyvu kyvadla nejméně 40, nebo úhel kluzu nejméně 10°, tedy třída R10 (u venkovních teras je požadavek přísnější, třída R11). Při zadávání dlažby si tedy nevystačíte s pojmem „protiskluzná“ – chtějte konkrétní třídu.
Ze stěn koupelny by neměly vystupovat rozvody s výjimkou žebříkového topidla vhodného i k sušení ručníků; běžné radiátory zde nejsou vhodné. A pozor na konstrukci stěn: kotvení opěrných madel musí podle normy unést nejméně 150 kg (čl. 14.2.3, 14.3.2.6 a 14.4.2.6). Při rekonstrukci bytového jádra proto nesáhneme po běžném sádrokartonu, ale budeme zdít – ideálně lehčenými pórobetonovými tvárnicemi, čímž nezatížíme statiku domu a zároveň zajistíme dostatečnou únosnost.
Ilustrační foto (www.shutterstock.com)
Ovládací prvky, vypínače a madla
Veškeré vybavení koupelny musí být dosažitelné z vozíku. ČSN 73 4001 v čl. 4.1.7 stanoví, že ovládací prvky – vypínače, zásuvky, tlačítka, ovladače – musí být ve výšce 600 až 1 200 mm nad pochozí plochou a zároveň nejméně 600 mm od pevné překážky (u změn dokončených staveb lze toto odsazení snížit na 500 mm). Druhá část požadavku se v praxi nejčastěji opomíjí: vypínač 30 cm od rohu je sice ve správné výšce, ale osoba na vozíku na něj nedosáhne.
Ještě vhodnější je bezdotykové ovládání tam, kde to jde – senzor může spouštět vodu i splachování. U bezbariérových záchodových kabin norma stojánkovou pákovou nebo bezdotykovou baterii přímo předepisuje a u senzorové varianty požaduje umístění senzoru nejvýše 450 mm od přední hrany umyvadla.
Sanitární keramika a příslušenství
Sanitární keramika pro bezbariérové užívání není už dávno jen účelovou záležitostí. Dostala se do rukou designérů, kteří zdokonalili nejen její ergonomické vlastnosti, ale i vzhled. Bezbariérová umyvadla jsou poměrně plochá a vepředu či na boku obloukově vykrojená.
Horní hrana umyvadla musí být ve výšce 800 mm (čl. 12.4.14) a umyvadlo musí umožnit alespoň částečný podjezd vozíku; před ním musí být manipulační prostor pro čelní nebo šikmý přístup. Parametry podjezdu norma vyčísluje v čl. 4.1.6: plný podjezd sedátka vozíku vyžaduje výšku nejméně 700 mm při šířce nejméně 800 mm a hloubce nejméně 600 mm; pro podjezd pouze stupaček stačí výška 350 mm, šířka 600 mm a hloubka 300 mm. Pod umyvadlo tedy neumisťujeme skříňku a sifon zabudujeme do stěny (tzv. podomítkový sifon), aby v podjezdu nepřekážel. Bránit nesmí ani odtoková hadice.
Vedle umyvadla je vhodné vodorovné madlo, pevné i sklopné, o které se lze opřít. Nad umyvadlem musí být zrcadlo: pevné se spodní hranou nejvýše 900 mm a horní hranou nejméně 1 800 mm nad podlahou, nebo sklopné – u něj ovšem ovládací páka nesmí vystupovat do prostoru (čl. 12.4.15). Zásobník papírových ručníků, dávkovač mýdla i držák toaletního papíru mají spodní hranu ve výšce 800 až 1 100 mm, odkládací polička u umyvadla ve výšce 850 mm.

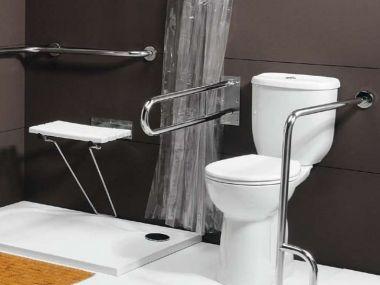

Foto: www.sapho.cz
Sprchový kout: 90 × 120 cm plus místo pro vozík
Údaj o minimálním sprchovém koutu 140 × 140 cm patří minulosti. ČSN 73 4001 v čl. 12.7.1 požaduje nejmenší půdorysné rozměry sprchového koutu nebo boxu 900 × 1 200 mm – a k tomu vedle koutu volné místo pro odložení vozíku o ploše nejméně 900 × 1 300 mm, oddělitelné od vodního paprsku zástěnou nebo závěsem. Celkový nárok na prostor je tedy vyšší, jen je rozdělený jinak, než se dříve uvádělo.
Vjezd musí být sjízdný: výškový rozdíl podlahy a dna sprchového koutu smí činit nejvýše 20 mm. Zpravidla se provedou nízké odtokové sifony nebo vyspádování ve sklonu nejvýše 1:50 (2 %) do odtokového kanálku zakrytého roštem.
Sklopné sedátko musí mít rozměry nejméně 450 × 450 mm, být umístěno v osové vzdálenosti 450 až 550 mm od rohu koutu a po sklopení dolů být ve výšce 460 až 500 mm nad podlahou (čl. 12.7.3).
Ruční sprcha s pákovým ovládáním musí být na stěně kolmé k sedátku, v dosahu ze sedátka, ve vzdálenosti 600 mm od rohu koutu; hlavici musí být možné umístit v rozmezí 1 000 až 1 800 mm nad podlahou a držák musí být výškově nastavitelný. Ideální doplněk je termostatická hlavice – chrání před opařením.
Madla norma popisuje přesně (čl. 12.7.5): vodorovné madlo ve výšce 800 mm nad podlahou, dlouhé nejméně 600 mm a umístěné nejvýše 300 mm od rohu koutu; svislé madlo dlouhé nejméně 500 mm ve vzdálenosti 900 mm od rohu. Mezi sedátkem a volným prostorem pro vozík se doporučuje sklopné madlo 300 mm od osy sedátka ve výšce 800 mm. Madla i sklopná sedátka musí splnit požadavky nařízení vlády č. 163/2002 Sb.
Vhodnější než volně visící závěs je sprchová zástěna s posuvnými dveřmi. Ve stavbách pro veřejnost norma navíc požaduje ovladač nouzového volání, u bytů s univerzálním standardem a bytů zvláštního určení se tento požadavek neuplatní (čl. 12.7.13).
Záchodová mísa
Také zde se čísla proti starším textům posunula. Horní hrana sedátka záchodové mísy musí být ve výši 460 až 500 mm nad podlahou (čl. 12.4.9) – nikoli 420 mm, jak se dříve uvádělo. Mezi čelem mísy a zadní stěnou musí zůstat nejméně 700 mm a prostor okolo mísy musí vždy umožnit čelní, šikmý i boční nástup.
Volný manipulační prostor po straně mísy je nyní nejméně 900 mm (u kabiny pro samostatné užití 900 až 1 200 mm k volné straně), nikoli 800 mm.
Madla musí být po obou stranách mísy, v osové vzdálenosti 650 až 700 mm a ve výšce 800 mm nad podlahou. Pozor na rozdíl, který se často plete: je-li přístup z obou stran, musí být sklopná obě madla a obě přesahovat mísu o 150 mm. Je-li přístup jen z jedné strany, je sklopné pouze madlo na straně přístupu (přesah 150 mm), zatímco madlo na opačné straně musí být pevné a přesahovat mísu o 200 mm (čl. 12.4.10). Záchodové mísy hlubší než 550 mm mezi čelem a pevnou částí je nutné vybavit zádovou opěrkou.
Ovládání splachování se doporučuje na madle s tlačítkovým ovládáním, automatické nebo oddálené pneumatické; tlačítko oddáleného splachování se umístí nejvýše 1 200 mm nad podlahou a v dosahu z mísy.
Vana, pokud se vejde
Pokud je koupelna dostatečně velká, vana nemusí být vyloučena – jen se navrhuje jinak, než se dříve doporučovalo. Rada „vanu částečně zapustit“ už neodpovídá normě. ČSN 73 4001 v čl. 12.7.7 počítá s vanou dlouhou nejméně 1 600 mm, s horní hranou nejvýše 500 mm nad podlahou, odsazenou od přilehlé stěny nejméně o 100 mm. Před podélnou stranou vany musí být volný manipulační prostor nejméně 1 500 × 1 500 mm a v záhlaví vany přizděná plocha šířky nejméně 400 mm umožňující přesednutí (doporučuje se na ni navázat volný prostor délky 600, lépe 900 mm).
Vanová páková baterie se osazuje na podélné straně vany v dosahu sedící osoby. Na zdi podél vany musí být vodorovné madlo nejméně 100 mm nad lícem vany a do vzdálenosti 200 mm od osy baterie svislé madlo délky nejméně 500 mm. Dno vany musí být protiskluzné.
Kde si ověřit aktuální znění
Předpisy a normy se mění, proto vždy pracujte s platným zněním:
)
)
)
