Řízené centrální větrání s dvouzónovou regulací Brink zajistí minimální provozní náklady, minimální hlučnost, vysokou účinnost a optimální vlhkost vzduchu v interiéru, aniž by se z místností vytrácelo teplo. Uvažujte o optimalizaci provozu centrálního větrání se zpětným ziskem tepla.
Řízené centrální větrání v žádném případě nesouvisí jen s použitou větrací jednotkou, ale s celým provedením vzduchotechnického systému. Čili i s dimenzováním, použitými VZT (vzduchotechnickými) rozvody, jejich umístěním a především s řízením provozu větrání.
Větrací jednotky Renovent
Současné větrací jednotky Renovent holandské firmy Brink představují zařízení již 7. generace a patří proto k nejprověřenějším rezidenčním větracím jednotkám na evropském trhu. Holandská firma Brink začala jako jeden z prvních výrobců vyvíjet a vyrábět zařízení pro teplovzdušné vytápění a větrání již v roce 1964. Jednotky Renovent se vyznačují nízkou spotřebou elektřiny a nízkou hlučností, ale také vysokou úrovní vybavenosti a stupněm regulovatelnosti. A právě možné nadstavby a kvalita regulace větrací jednotky zásadně mění výsledné parametry větrání.
Výrobní závod Brink ve Staphorstu, Holandsko
Co souvisí s provozem a regulací větrací jednotky
1. Hluk
Hluk větrací jednotky přímo souvisí s objemem větraného vzduchu, odporem a provedením vzduchotechnického rozvodu. Hlučnost větrací jednotky je jedním z nejdůležitějších ukazatelů, který vypovídá o kvalitě zařízení. A změna hlučnosti o +- 3 dB je již skutečně znát.
2. Spotřeba elektřiny
Stejně tak i spotřeba elektřiny větrací jednotky souvisí s objemem větraného vzduchu a odporem vzduchotechnického rozvodu. A dlužno říci, že spotřeba elektřiny je důležitější parametr než účinnost jednotky. Energie spotřebovaná ventilátory se mění na teplo, které je předáno dopravovanému vzduchu a zvýší jeho teplotu. Čili ventilátor s velkou spotřebou elektřiny nám může „zvýšit“ účinnost větrací jednotky i v řádu několika procent.
3. Účinnost zpětného zisku tepla
Účinnost zpětného zisku tepla je ovlivňována také množstvím větraného vzduchu, který je dopravován přes výměník. Sledujeme však nejen účinnost samotné větrací jednotky, ale i účinnost celého systému větrání. Vzduch je třeba odvádět a přivádět čerstvý s minimálními ztrátami tepla, čemuž zásadně napomůže právě účinná regulace, která též zvýší uživatelský komfort a hygienu větrání.

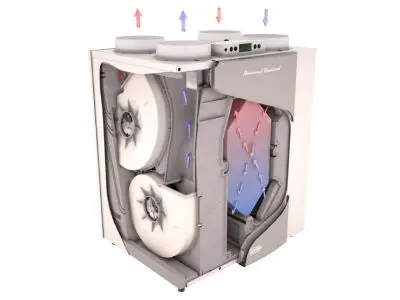

Jednotky Renovent se staly za roky používání a zdokonalování vzorem pro mnohá jiná zařízení
Komponenty řízeného větrání Brink
Řízení větrání v čase - programovatelný ovladač Brink Air Control
V domácnostech s typickým režimem můžeme větrání řídit časovým programem, který může být jiný v pracovním týdnu a o víkendu, nebo se může měnit po dnech. Na programovatelném ovladači Brink Air Control můžeme pohodlně a jednoduše nastavit požadovanou úroveň větrání pro vybraná časová pásma. Zároveň můžeme ovladač využít pro zjištění údajů z jednotky a analýzu větracího systému (aktuální teploty, objemy a odpory VZT rozvodu, vlhkost, koncentrace CO2 apod.).
Programovatelný ovladač Brink Air Control
Ukázka režimu větrací jednotky, která má přednastavené čtyři úrovně. Nepřítomnost, klidové větrání (spíme, díváme se na televizi apod), zvýšené větrání (uklízíme, vaříme, myjeme se apod.) a nárazové větrání, kdy potřebujeme vyměnit rychleji větší množství vzduchu. Na grafu je pak patrné, jak se v průběhu dne v závislosti na přítomnosti a činnosti osob v domácnosti mění intenzita větrání z klidového na zvýšené až po nepřítomnost. Uživatel má možnost si nastavené hodnoty objemu větrání a času průběžně měnit dle svých požadavků a zvyklostí.
Externí vstupy pro úpravu výkonu větrací jednotky jinou regulací
Větrací jednotky Renovent již v základu disponují digitálním vstupem, kterým můžeme měnit jejich výkon. Například můžeme propojit jednotku se zabezpečením objektu, kdy při opuštění budovy jednotka sníží výkon a nebo se úplně vypne (podle nastavení). Lze též nastavit krátkodobé zvýšení výkonu krátkým stlačením tlačítka. Výkon se zvýší na 30 minut a poté se automaticky vrátí do původního nastaveného programu. Zvýšený výkon lze ukončit i předčasně.
Externí vstupy pro úpravu výkonu větrací jednotky jinou regulací
Vlhkost a senzor vlhkosti Brink
Obsah vodních par ve venkovním vzduchu a relativní vlhkost se v průběhu roku mění, což má vliv na relativní vlhkost vzduchu v interiéru. V létě se pohybuje např. okolo 65% a v zimě klesá až k 35% (pod 35% je již vhodné vzduch upravovat). Nelze proto nastavit na celý rok jednu odpovídající hodnotu, podle které je větrací jednotka regulována. Proto se na vlhkostním senzoru Brink nenastavuje absolutní hodnota, ale pouze velikost a rychlost změny relativní vlhkosti. Na pozvolné změny Brink nereaguje, ale reaguje na výraznější vzrůst vlhkosti (vaření, sprchování, …), kdy jednotka krátkodobě zvýší výkon. Senzor vlhkosti Brink se umisťuje do odtahového potrubí a monitoruje vlhkost vzduchu nasávaného do jednotky.
Umístění vlhkostního senzoru na vstupu do jednotky Renovent.
Řízení větrání na základě úrovně CO2
Pro řízení požadované intenzity větrání je vhodné sledovat koncentraci oxidu uhličitého (CO2), který je produkován lidskými těly (intenzita produkovaného CO2 je závislá na naší fyzické aktivitě, kterou vykonáváme), při hnilobných procesech organických materiálů a dýcháním rostlin. Normální koncentrace CO2 ve vzduchu je ve venkovním prostředí přibližně 0,04% a v obytných místnostech by neměla překročit 0,15%. A právě množství CO2 ve vzduchu odpovídá i množství čerstvého vzduchu, který musíme přivést, abychom odvedli znehodnocený vzduch s vysokým obsahem CO2. Pro dospělou osobu je to v klidu (např. při spánku) přibližně 15m3/h a při běžných domácích aktivitách se množství vyměňovaného vzduchu zvyšuje na cca 25 m3/h. Je proto třeba vycházet z měřené koncentrace CO2.
Senzory oxidu uhličitého od firmy Brink vypadají velmi dobře a zapadají do interiéru, kde nijak neruší jeho vzhled.
Dvouzónová regulace Brink
Dnes již není nutné větrat dům jako jeden celek. Pomocí řízeného větrání Brink s dvouzónovou regulací dosáhneme výrazně vyššího komfortu a úspor. Systém větrání Brink je možné snadno rozšířit o třícestný ventil Brink a rozdělit tak dům například na denní a noční část. Větrací jednotka tak pracuje s menším objemem vzduchu, což vede ke zvýšení účinnosti až o 5%, dalšímu snížení spotřeby o 15-35% a snížení hluku o 5-10 dB. Získáváme tak jedno z energeticky nejefektivnějších zařízení na trhu.
Schématický příklad osazení řízeného větrání Brink s 3-cestným ventilem v rozvodu vzduchu rodinného domu
Třícestný ventil Brink
Nejde jen o obyčejný ventil, ale o sofistikované přepínání. Třícestný ventil obsahuje řídící desku, která rozšiřuje regulaci obsaženou v jednotkách Renovent. Vše se pouze snadno propojí odpovídající kabeláží. Uvnitř ventilu najdeme klapku, kterou můžeme měnit polohu připojení ventilu. Klapka uvnitř ventilu se otáčí o 360°, a vždy nastavuje tři polohy. Jedna zóna uzavřena, druhá otevřena a současné větrání obou zón. Řídící deska ventilu umožňuje připojit až 8 senzorů CO2 (pro každou zónu 4). Ventil je propojen s větrací jednotkou a ta plynule reaguje změnou vzduchového výkonu na zvyšující se požadavek větrání.
Řízené větrání Brink s 3-cestným ventilem lze napojit na všechny současné jednotky Renovent
Třícestný ventil
Díky vhodně řešené klapce uvnitř ventilu je možné měnit jeho polohu připojení dle konkrétních podmínek. Klapka uvnitř ventilu se otáčí o 360°, a v každé poloze připojení ventilu nastavuje tři polohy. Jedna zóna uzavřena, druhá otevřena a současné větrání obou zón. K uzavření zóny nedochází zcela, klapka propouští 10% objemu vzduchu k provětrání této nevyužité zóny.
3-cestný ventil Brink obsahuje rozšiřující řídící desku, která umožňuje připojit až 8 senzorů CO2, pro každou zónu 4. Ventil je propojen s větrací jednotkou a ta plynule reaguje změnou vzduchového výkonu na zvyšující se požadavek větrání.
V tabulce je na konkrétním příkladu patrné výrazné snížení spotřeby, hluku a množství odvedené vlhkosti
Dimenzování větrání
Podmínkou správného provozu větrání je i jeho správné dimenzování, přičemž není až tolik důležitá velikost místnosti, ale počet osob, které ji obývají. Čtyři lidé vyprodukují stejné množství CO2 a přibližně shodné množství vlhkosti a škodlivin v malém i velkém bytě či domě. Je proto důležité, kolik osob bude v jednotlivých pokojích a jaká je reálná soudobost jejich pobytu. Příkladem je větrání ložnice a dětského pokoje, kdy dětský pokoj může být sice větší místností jak ložnice, ve které ale spí dvě dospělé osoby. Je proto důležité osazení senzorem CO2.
Řešení jednotkou Renovent a VZT rozvodem Air Excellent
