Na strmém severním svahu nad Černošicemi s úchvatným výhledem do údolí řeky Berounky, na kopce Českého krasu a v dálce i na siluetu Prahy vznikla stavba, která posouvá hranice rezidenční architektury v Česku. Vila Sidonius, navržená renomovaným ateliérem Stempel & Tesař architekti, představuje nekompromisní inženýrský i estetický experiment, který ze zdánlivě „neobyvatelného“ pozemku vytěžil maximum.
Výzva: Strmý svah, stín a dechberoucí výhled
Místní vilová čtvrť má bohatou tradici sahající do počátku 20. století – potkávají se zde historické secesní a prvorepublikové vily s moderními reprezentativními rezidencemi. Parcela pro Vilu Sidonius však patří k nejprudším a nejvýše položeným parcelám v oblasti.
Architekti Ján Stempel a Jan Jakub Tesař čelili zásadnímu urbanistickému dilematu:
- Severní orientace: Nabízí klenot v podobě panoramatického výhledu, ale trpí nedostatkem přímého slunečního svitu.
- Slunce nahoře, přístup dole: Nejvíce jižního slunce dopadalo do nejvyšší, téměř nedostupné části prudkého pozemku.
- Strmý terén: Klasické zaříznutí domu do svahu by vyžadovalo masivní výkopové práce, opěrné zdi a zničení rázu místní přírody.
)
)
)
)

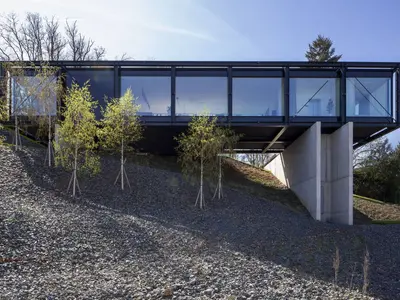

Koncept visutého domu: Ocelová lávka v korunách stromů
Místo zápasu se svahem zvolili architekti koncept visutých domů (inspirovaný mimo jiné odvážnými vizemi českého architekta a vizionáře Karla Pragera). Dům koncipovali jako ocelovou mostní konstrukci uloženou na masivních betonových pilířích.
Hlavní konstrukční a technické unikáty:
- Podzemní vstup a výtahová šachta: Přístup do domu připomíná scénu z akčního filmu. Majitelé přijíždějí do garáže na samém úpatí pozemku. Odtud procházejí podzemním tunelem k patě betonového pilíře, ve kterém je zabudován osobní výtah vyvážející obyvatele přímo do obytného patra levitujícího nad terénem.
- Integrovaný bazén: Součástí základové železobetonové desky a jednoho z pilířů je zapuštěný nerezový bazén, který tvoří stabilní podnož celého objektu.
- Pootočený prosklený tubus: Obytné patro tvoří jednopodlažní nosný ocelový rám. Díky pootočení ocelového mostu vůči svahu získaly obytné místnosti jak severní průhledy do údolí, tak bohaté jižní slunce přicházející z horní terasy.
)
)
)
)
Interiér a materiálové řešení
Dům působí zvenčí jako racionální, industriální lávka, uvnitř však nabízí čistou eleganci a vysoký komfort.
- Pohledové materiály: Přiznané ocelové prvky nosného rámu v kombinaci s hladkým pohledovým betonem a sklem.
- Prosvětlení: Prosklené stěny po obou stranách tubusu ruší hranici mezi interiérem a korunami okolních stromů.
- Detailní řemeslo: Na výrobě a stavbě se podílel široký tým specialistů – od statiků a svářečů po výrobce zakázkového nábytku. Velký podíl na výsledné podobě měl i samotný investor, jehož mimořádné nasazení vtisklo domu osobitý charakter.
)
)
)
)
Úspěchy na poli architektonických ocenění
Vila Sidonius se okamžitě po svém dokončení stala senzací jak v českém, tak v mezinárodním odborném tisku (psaly o ní prestižní architektonické magazíny jako Designboom, Metalocus či Trendhunter).
Porota České ceny za architekturu: „Dům vznášející se nad terénem maximálně využívá potenciál pozemku. Představuje špičkový technický a architektonický experiment vzniklý díky úzké spolupráci architektů, inženýrů a osvíceného investora,“ uvedla na adresu domu porota České ceny za architekturu.
Přehled hlavních ocenění a nominací:
- Finalista České ceny za architekturu (ČCA): Stavba se probojovala mezi finální realizace vybrané mezinárodní porotou ČKA ze stovek přihlášených děl.
- Nominace na Národní cenu za architekturu (Grand Prix Architektů): Zařazení mezi reprezentativní výběr českého stavitelství v kategorii rodinných domů.
- Ikonický status v současné české rezidenční tvorbě: Stavba je odbornou veřejností řazena k nejodvážnějším privátním realizacím v ČR posledního desetiletí, vedle takových ikon jako Vila Hermína (HSH Architekti) nebo Vila uvnitř horniny.
)
)
)
)
Příhradový ocelový most vznášející se na minimu kontaktních bodů
Vila Sidonius tak dokázala, že i zdánlivě nevýhodná parcela na prudkém stinném svahu se díky architektonické odvaze a inženýrské preciznosti může proměnit v jedno z nejpůsobivějších bydlení současné Evropy.
Statika a konstrukční řešení Vily Sidonius jsou přitom fascinující tím, jak tvůrci dokázali principy z mostního stavitelství přenést do měřítka rodinného domu. Místo abyste dům „posadili“ na terén nebo ho nákladně zakopali do skalnatého svahu, architekti (ve spolupráci s předním statikem Václavem Jandou) z něj vytvořili příhradový ocelový most, který se vznáší na minimu kontaktních bodů.
Zde je detailní rozbor toho, jak celá konstrukce staticky i materiálově funguje:
1. Založení a podnož: Dva betonové „pylony“
Veškerá tíha domu (včetně užitného zatížení, nábytku a sněhu) směřuje do pouhých dvou masivních železobetonových pylonů zapuštěných do skalnatého podloží.
- Základový pilíř s výtahem: Slouží jako vertikální komunikační šachta. Je zakotven hluboko v dolní části svahu a vnitřkem prochází osobní výtah z podzemního tunelu.
- Pilíř s bazénem: Druhý opěrný bod tvoří betonové těleso v horní části, jehož součástí je zapuštěná nerezová vana bazénu. Tento blok funguje nejen jako nosník, ale svou masivní hmotností (tzv. gravitační kotvení) pomáhá stabilizovat celou soustavu proti překlopení.
)
)
)
)
2. Nosný tubus: Příhradový ocelový nosník (Vierendeel / Příhrada)
Vlastní obytné patro má tvar dlouhého hranolu (tubusu). Staticky se chová jako spojitý nosník o dvou polích s vysunutými konzolami na obou koncích.
- Prostorový ocelový krov: Stěny obytného patra netvoří jen obyčejný rám, ale tvoří je ocelová příhradová konstrukce skrytá v obvodových stěnách a stropu. Diagonalizované ocelové profily přenášejí ohybové momenty a posouvající síly přímo do dvou betonových podpor.
- Konzolové vyložení: Oba konce obytného tubusu přesahují přes betonové pilíře do volného prostoru (tzv. konzoly). Díky tomu podseknuté konce domu doslova levitují nad svahem bez jakékoliv podpory pod nimi.
)
3. Vypořádání se srovnávacími silami (vítr, teplo, chvění)
Při návrhu takto koncipované ocelové mostní stavby musel statik vyřešit tři zásadní fyzikální výzvy:
- Teplotní roztažnost oceli: Ocelový tubus dlouhý desítky metrů mění svou délku v závislosti na venkovní teplotě (v létě se rozšiřuje, v zimě smršťuje o několik milimetrů až centimetrů). Konstrukce proto nemůže být k oběma betonovým pilířům přivařena napevno. Jedna z podpor funguje jako pevné ložisko (přenáší posouvající i vodorovné síly) a druhá jako posuvné ložisko (umožňuje mikroposuvy oceli po betonu bez vzniku nebezpečného vnitřního pnutí).
- Odolnost vůči větru (Torze): Protože je dům vyzdvižen vysoko nad terén do otevřeného údolí Berounky, působí na něj značné poryvy větru. Prostorová tuhost příhradového rámu zabraňuje kroucení (torzi) celého tubusu.
- Eliminace vibrací (Dynamika): U ocelových lávek a mostů často dochází k nepříjemnému chvění při chůzi. Tuhost ocelových profilů a spřažené betonovo-ocelové stropní desky byla naddimenzována tak, aby dům působil absolutně stabilně a tuhým dojmem jako klasická zděná stavba. Žádné vibrace se nekonají.
)
)
4. Montáž a stavební technologie
Sama realizace připomínala spíše stavbu dálničního mostu než rodinného domku. Jednotlivé masivní ocelové segmenty byly vyrobeny v zámečnické dílně, na místo dovezeny po úzké strmé příjezdové cestě a následně pomocí velkého mobilního jeřábu vyzvednuty nad svah. Tam byly na milimetr přesně usazeny na betonové pylony a na místě svařovány a šroubovány do jednoho tuhého celku.
Výsledek inženýrského přístupu: Přestože dům váží desítky tun, díky uložení na pouhých dvou pilířích se dotýká svahu jen na minimální ploše. Původní skalnatý terén s vegetací pod domem tak mohl zůstat téměř nedotčený a voda ze svahu může nadále přirozeně odtékat pod domem do údolí.
Zdroj: Česká cena za architekturu; Grand Prix Architektů; ESTAV.cz; idomo.cz; EARCH.cz; stempel-tesar.com
