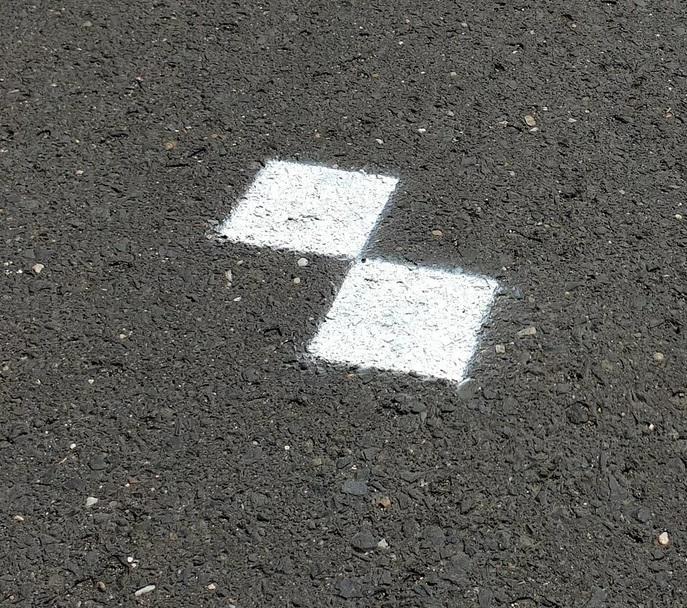

Řidiči i chodci na ně v posledních letech narážejí stále častěji. Dva bílé čtverce, dotýkající se jedním rohem, vypadají na první pohled jako šifra, recese nebo nepochopené dopravní značení. Ve skutečnosti jde o klíčový geodetický prvek, bez něhož by nevznikly moderní digitální mapy s přesností na centimetry.
Kotva v reálném světě pro kamery a lasery

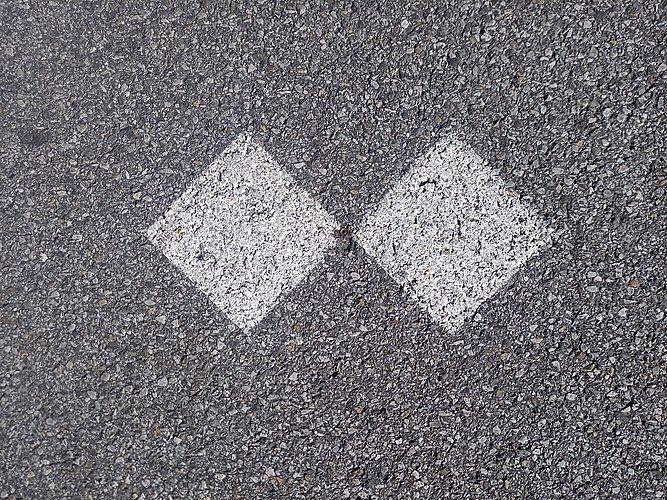

Tajemné geometrické obrazce se v odborné terminologii nazývají vlícovací body. Představují přesně zaměřené body v prostoru, které slouží jako nepostradatelná reference při pořizování geodat. Celý proces začíná u geodeta, jenž pomocí vysoce přesných družicových systémů zaměří polohu místa včetně jeho nadmořské výšky. Následně se na povrch nanese kontrastní symbol, jehož střed přesně odpovídá těmto souřadnicím.
)
Když silnicí projíždí speciální mapovací vozidlo vybavené panoramatickými kamerami a technologií mobilního laserového skenování LiDAR, vyznačené body spolehlivě identifikuje. Získaná mračna bodů a série snímků se následně propojí se známou polohou vlícovacího bodu, čímž se virtuální model dokonale usadí do reálného souřadnicového systému České republiky bez deformací či polohových chyb.
Asfalt jako ideální geodetické plátno

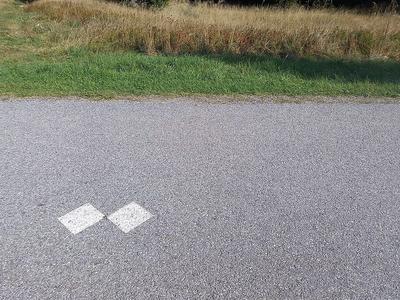

Volba silničního povrchu není náhodná. Tmavý asfaltový podklad poskytuje maximální vizuální kontrast pro světlou barvu obrazce, což ocení automatizované algoritmy i lidští operátoři při zpracování obrazu. Pevný povrch navíc garantuje, že značka zůstane tvarově stabilní a nezakryje ji tráva, bláto či rozbujelá vegetace, jak by se stalo v příkopu nebo na polní cestě.
Značky nepředstavují trvalou změnu dopravního značení a na komunikacích zůstávají pouze dočasně. Geodeti zpravidla používají barvy, které se časem samovolně ojedou pod koly automobilů a vlivem povětrnostních podmínek, případně zcela zmizí při běžné obnově asfaltového koberce. Přestože značky slouží výhradně pro konkrétní etapu měření, mohou být viditelné i řadu měsíců po dokončení projektu.
)
Základní kámen digitálních technických map
Masivní nárůst počtu těchto značek napříč celou republikou úzce souvisí s budováním Digitálních technických map (DTM) jednotlivých krajů. Tyto rozsáhlé databáze zachycují nejen samotnou silniční síť, ale i veškeré navazující prvky infrastruktury – od obrubníků, kanálových vpustí a sloupů veřejného osvětlení až po podzemní inženýrské sítě a svodidla.
Výsledná data slouží projektantům, správcům sítí, samosprávám i záchranným složkám při krizovém plánování. Aby byla data plnohodnotně využitelná pro stavební řízení a technické plánování, musí vykazovat centimetrovou přesnost. Právě vlícovací a návazné kontrolní body jsou jedinou spolehlivou metodou, jak matematickou přesnost celého digitálního modelu garantovat.
Škody za statisíce i hrozba vězení
Neobvyklý vzhled značek bohužel často provokuje laickou veřejnost k unáhleným reakcím. Lidé obrazce sprejují, přemalovávají, seškrabávají nebo se je snaží upravit v domnění, že bojují proti vandalismu či nesmyslným zásahům úřadů. Takové jednání však přímo ohrožuje rozsáhlé mapovací kampaně.
Pokud dojde k poškození bodu, musí geodeti vyrazit do terénu znovu, bod obnovit a jeho souřadnice opětovně ověřit. V závažnějších případech je nutné zopakovat celou jízdu mapovacího vozidla, což celý proces citelně prodražuje a zpožďuje. Úmyslné poškození značek přitom není nevinným žertem. Pachatel čelí nejen povinnosti uhradit finanční škodu za zmařené měření, ale také přestupkovému či trestnímu stíhání. U chráněných geodetických bodů stanovuje legislativa citelné pokuty, přičemž v krajních případech hrozí pachateli i kratší trest odnětí svobody.
Zdroj: Tisková zpráva TopGis; LESENSKY.CZ, DTM ČR; ČÚZK; ŘSD; Zákon č. 200/1994 Sb., o zeměměřictví; Zákon č. 40/2009 Sb., trestní zákoník – § 228 (Poškození cizí věci)
